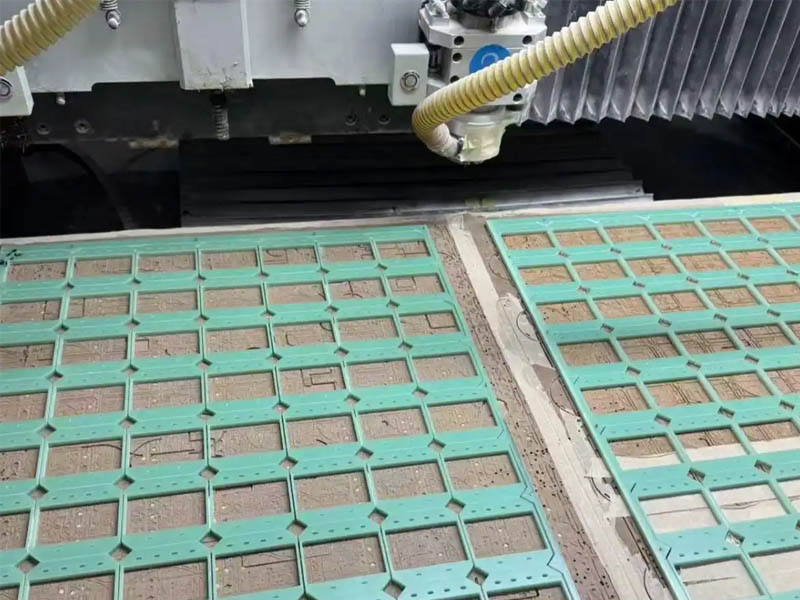

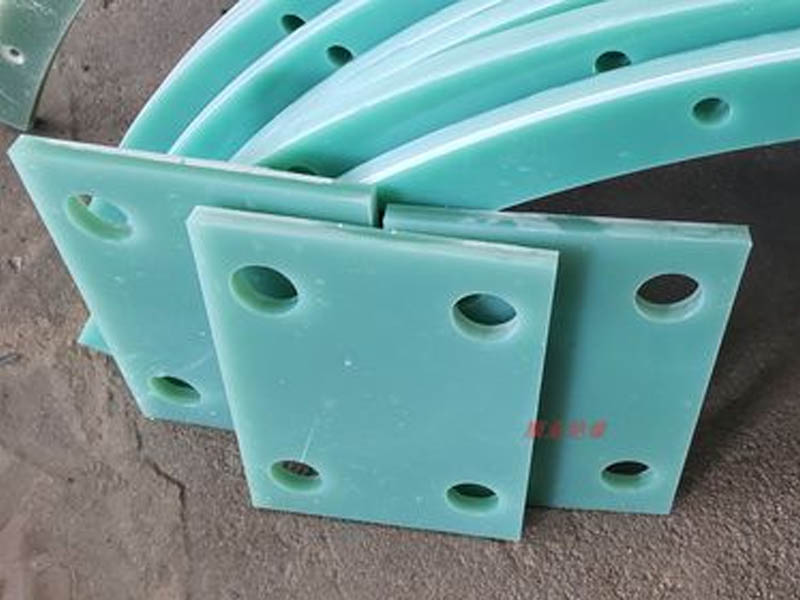

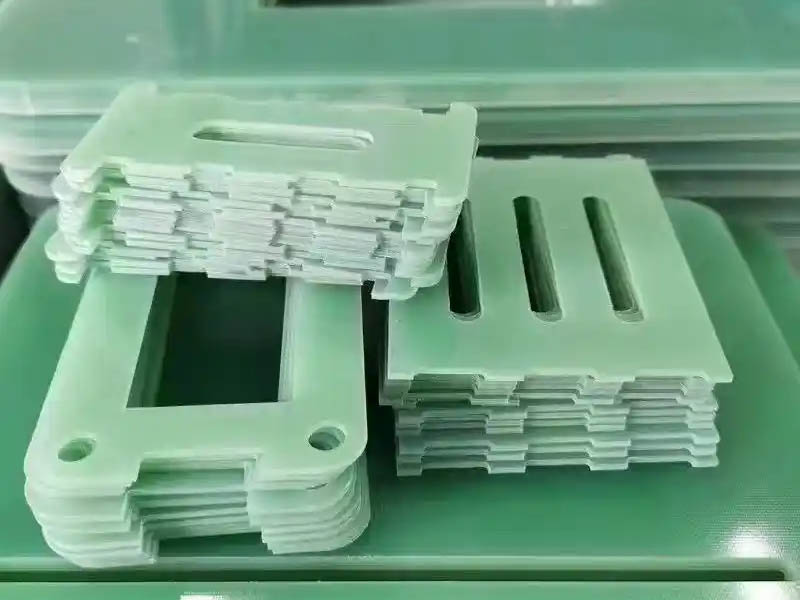

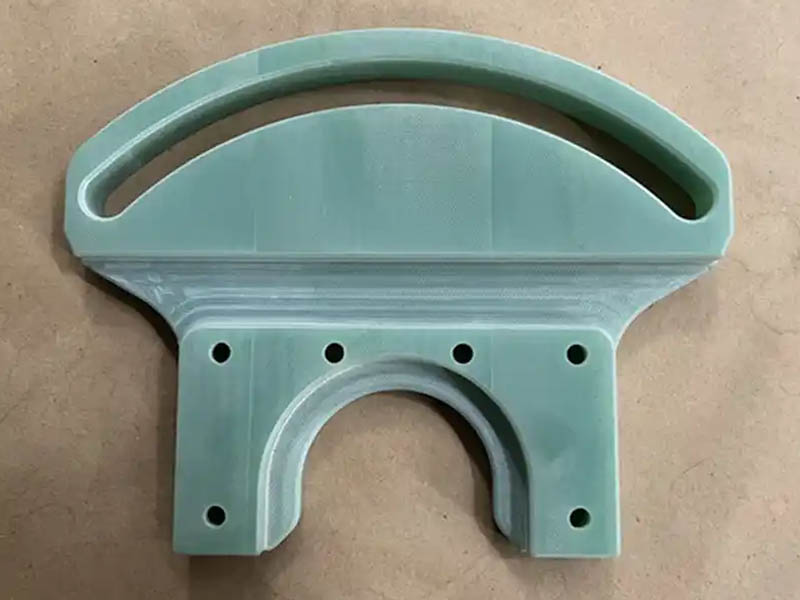

Se refiere al uso de máquinas controladas por computadora (CNC) para cortar, dar forma y perforar FR4 (un laminado de resina epoxi reforzada con fibra de vidrio retardante de llama) para fabricar aisladores electrónicos de precisión, soportes de PCB y varias piezas mecánicas con excelente resistencia, propiedades eléctricas y resistencia a la humedad.

Primero, FR4 Es un material ignífugo compuesto de resina epoxi y fibra de vidrio. La letra "FR" en su denominación representa la ignifugación y "4" su clasificación. Se utiliza principalmente como sustrato para placas de circuito impreso (PCB) y como materia prima para diversos componentes aislantes. Posee alta resistencia mecánica, propiedades eléctricas estables y buena resistencia al calor, cumpliendo con la norma UL94 V-0 de ignifugación.

Entonces, ¿por qué utilizar CNC para mecanizar FR4?

1. Alta precisión: El material FR4 es propenso a la delaminación si el proceso de laminación es ligeramente irregular. El CNC utiliza programas informáticos para controlar las herramientas de corte, y la velocidad y el avance pueden tener una precisión de varios decimales, controlando el error de mecanizado en ±0,02 mm. Esto es difícil de lograr de forma consistente con métodos manuales tradicionales o máquinas herramienta convencionales.

2. Alta eficiencia: El CNC puede operar de forma automática y continua, completando el taladrado, fresado y corte en una sola pasada. Además, puede funcionar las 24 horas del día, lo que lo hace especialmente adecuado para la producción en masa. Por ejemplo, al fabricar piezas aislantes para pantallas de lámparas LED, el taladrado puede ir seguido del fresado para crear un círculo rápido y consistente.

3. Versatilidad: Se puede mecanizar en diversas formas complejas. El FR4 se utiliza a menudo para fabricar diversas juntas y deflectores aislantes, que pueden presentar orificios irregulares, superficies curvas o estructuras de paredes delgadas. La conexión multieje y las capacidades de programación del CNC permiten gestionar estas funciones fácilmente, lo cual es una deficiencia de los tornos y fresadoras tradicionales.
