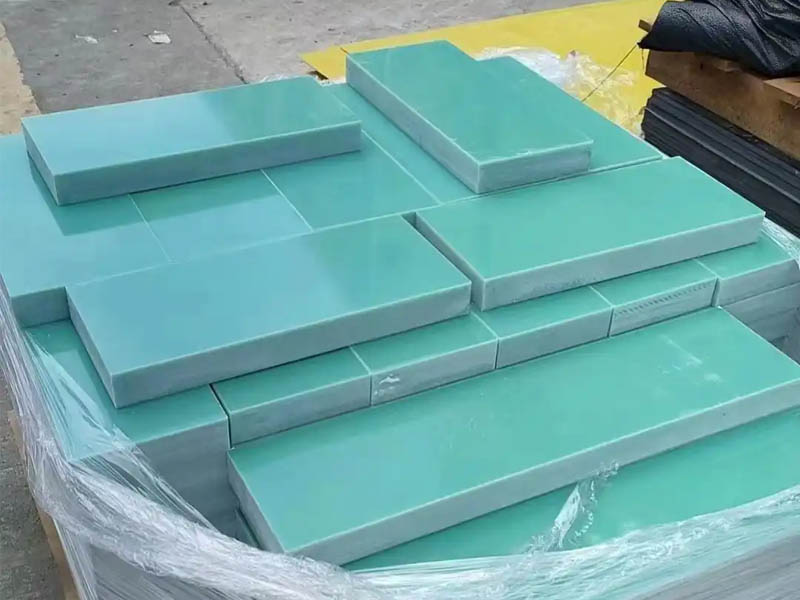

FR-4 es un código de grado de material retardante de llama, que representa un material compuesto a base de resina epoxi y tela de fibra de vidrio, que se utiliza ampliamente en la fabricación de PCB y en el aislamiento electrónico.

El FR-4 es un material clave ampliamente utilizado en la industria electrónica. Sus principales características y aplicaciones son las siguientes:

1. Definición y esencia

• Grado del material en lugar del nombre específico: FR-4 es un código de grado retardante de llama establecido por NEMA (Asociación Nacional de Fabricantes Eléctricos), que indica que la resina es resina epoxi, el material de refuerzo es tela de fibra de vidrio y el grado retardante de llama alcanza el estándar UL94 V-0.

• Composición: Se compone principalmente de resina epoxi de cuatro funciones, relleno (Filler) y tela de fibra de vidrio de grado electrónico, y está fabricado mediante un proceso de laminación de alta temperatura y alta presión.

2. Características principales

• Retardancia de llama: cumple con el estándar UL94 V-0 y puede autoextinguirse al arder.

• Rendimiento eléctrico: Constante dieléctrica estable (Dk) (por ejemplo, 4,5), excelente aislamiento, adecuado para circuitos de alta frecuencia.

• Resistencia mecánica: alta rigidez, resistencia al calor y resistencia a la humedad, se puede procesar con precisión.

• Gestión térmica: bajo coeficiente de expansión térmica (CTE), adecuado para entornos de alta temperatura.

3. Áreas de aplicación

• Fabricación de PCB: como sustrato principal, se utiliza para placas de circuitos multicapa (como placas de controladores LED de cuatro capas) para proporcionar compatibilidad electromagnética y capacidad de transporte de corriente.

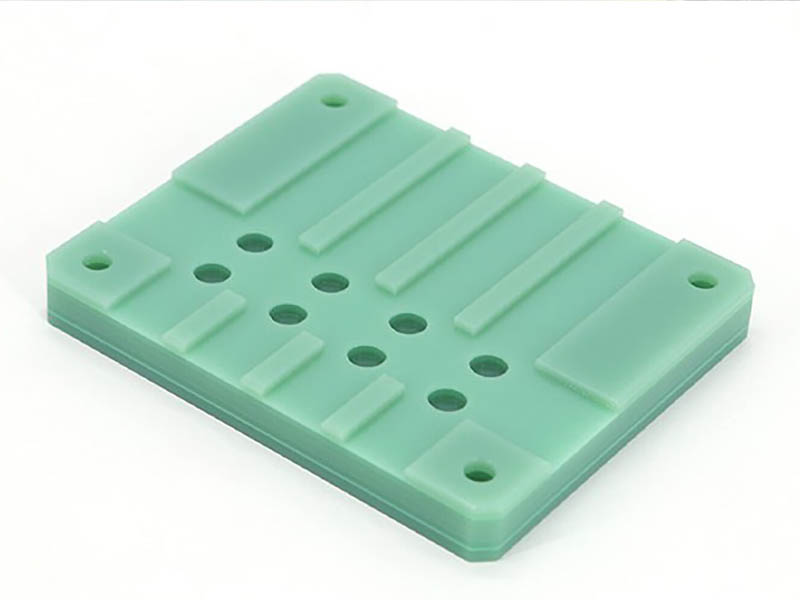

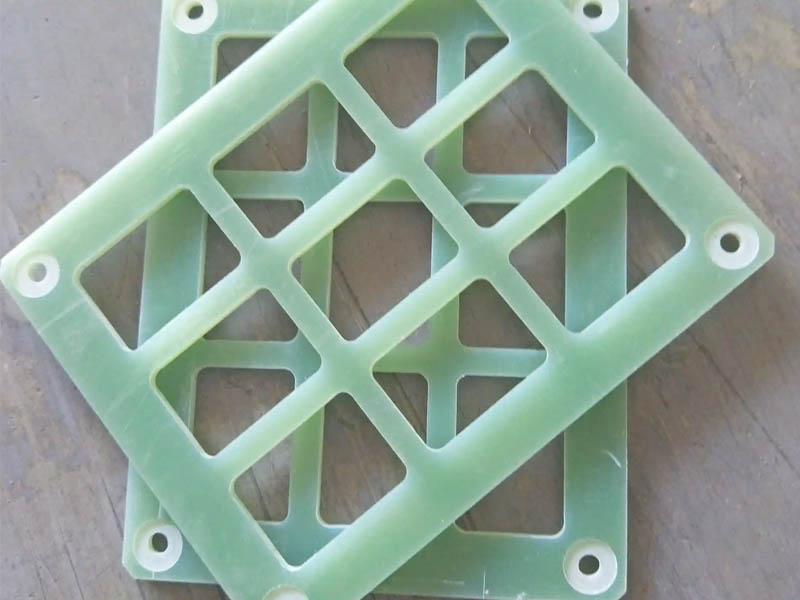

• Componentes de aislamiento: incluidos tableros de aislamiento de transformadores, piezas de aislamiento de motores, tableros de refuerzo FPC, etc.

• Equipos industriales: como rectificadoras de engranajes, tableros de pruebas, etc., que requieren de una alta resistencia mecánica.
